Petrezselyem feldolgozás CIMBRIA HSR triőrökkel

A CHH Műszaki KFT a közelmúltban sikeres labor teszteket hajtott végre szárított petrezselyemlevél hosszúság szerinti osztályozásában, CIMBRIA HEID HSR triőrrel. A triőrrel a szárított petrezselyem alapanyagból (szármaradványos) sikeresen el tudtuk különíteni a nem kívánt szárakat és szármaradványokat a levél frakciótól. A triőrköpeny cseréjével más-más levélméret frakció érhető el.

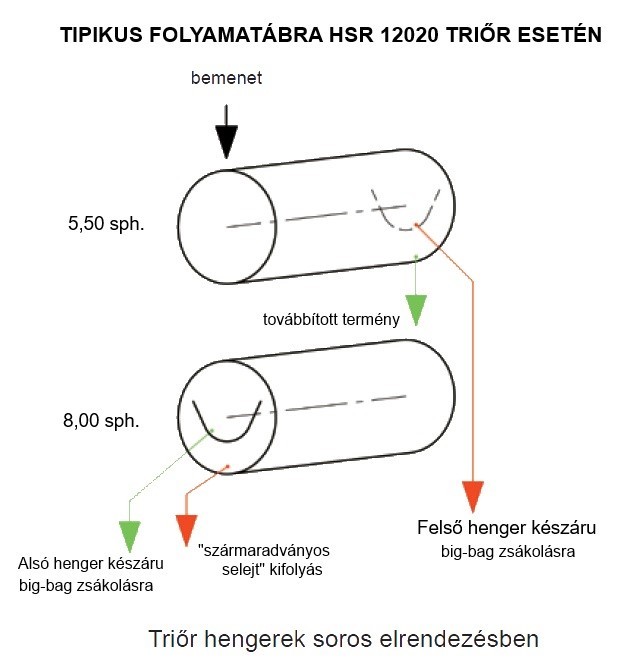

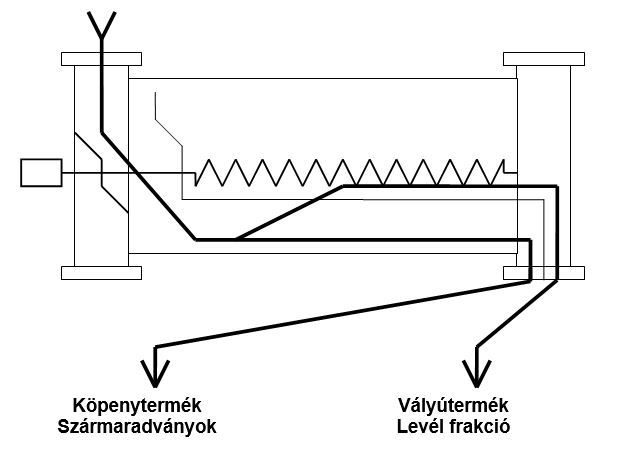

Folyamatábra petrezselyemnél:

A teljesítmény (bemenő) szárított petrezselyem; valamint más gyógy,- és fűszernövények esetén is lényegesen kevesebb, mint gabonafélék esetén. Speciális kialakítás és lassított sebességű feldolgozás szükséges a megfelelő minőség elérése érdekében. Pl. 12 T/h teljesítményű (búzában) triőr esetén a petrezselyemnél a teljesítmény kb. 250-350 kg/h! Erősebben szármaradványos tételek esetén két menetben sikerült szeparálni a szárakat a levél frakciótól. Az alábbiakban láthatóak képek a tesztről:

Bemenő alapanyag: Szárított petrezselyem levél+szár (erősen szármaradványos!)

1. menet
Sejtméret Ø5,50mm sph.

Vályútermék - Köpenytermék

2. menet
Sejtméret Ø5,50mm sph.

Vályútermék - Köpenytermék

Nagyobb kívánt levél méretfrakció esetén, nagyobb sejtméretű köpennyel:

1. menet
Sejtméret Ø8,00mm sph.

Vályútermék - Köpenytermék

2.menet
Sejtméret Ø8,00mm sph.

Vályútermék - Köpenytermék

Nagyobb mértékben előtisztított/ kevésbé szármaradványos tétel esetén a feldolgozás egy menetben kíváló eredményt hozott!

Sejtméret Ø5,50mm sph.

Vályútermék - Köpenytermék

Sejtméret Ø8,00mm sph.

Vályútermék - Köpenytermék

Az alábbiakban a CIMBRIA HEID HSR 12020 TRIŐRT mutatjuk be részletesebben:

Triőr működési elve:

A befolyó nyíláson keresztül, az osztályozásra kerülő anyagok a forgó henger belsejébe kerülnek, aminek a palástja sejtszerű fészket formázó süllyesztékekkel van ellátva (a perforációt néha „triőr cellának” vagy „sejtnek” nevezik). Azokat a magokat, melyek teljesen beleülnek a sejtekbe felemeli; és egy bizonyos magasság után beleejti azokat a vályúba. Ez a vályútermék. Azonban azokat a magokat, melyek hosszúsága nagyobb, mint a sejt átmérője, azonnal kiejti a hengerben. Ez a köpenytermék.

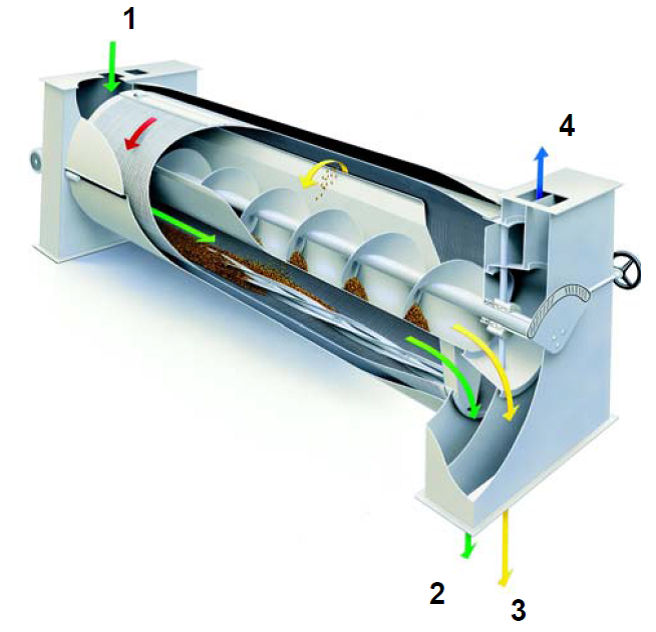

Triőr felépítése (egy triőrhenger):

  1. Bemenet
  2. Jó anyag (búza esetén)
  3. Törött szemek és kis gyommagvak (búza esetén)
  4. Elszívás csatlakoztatása

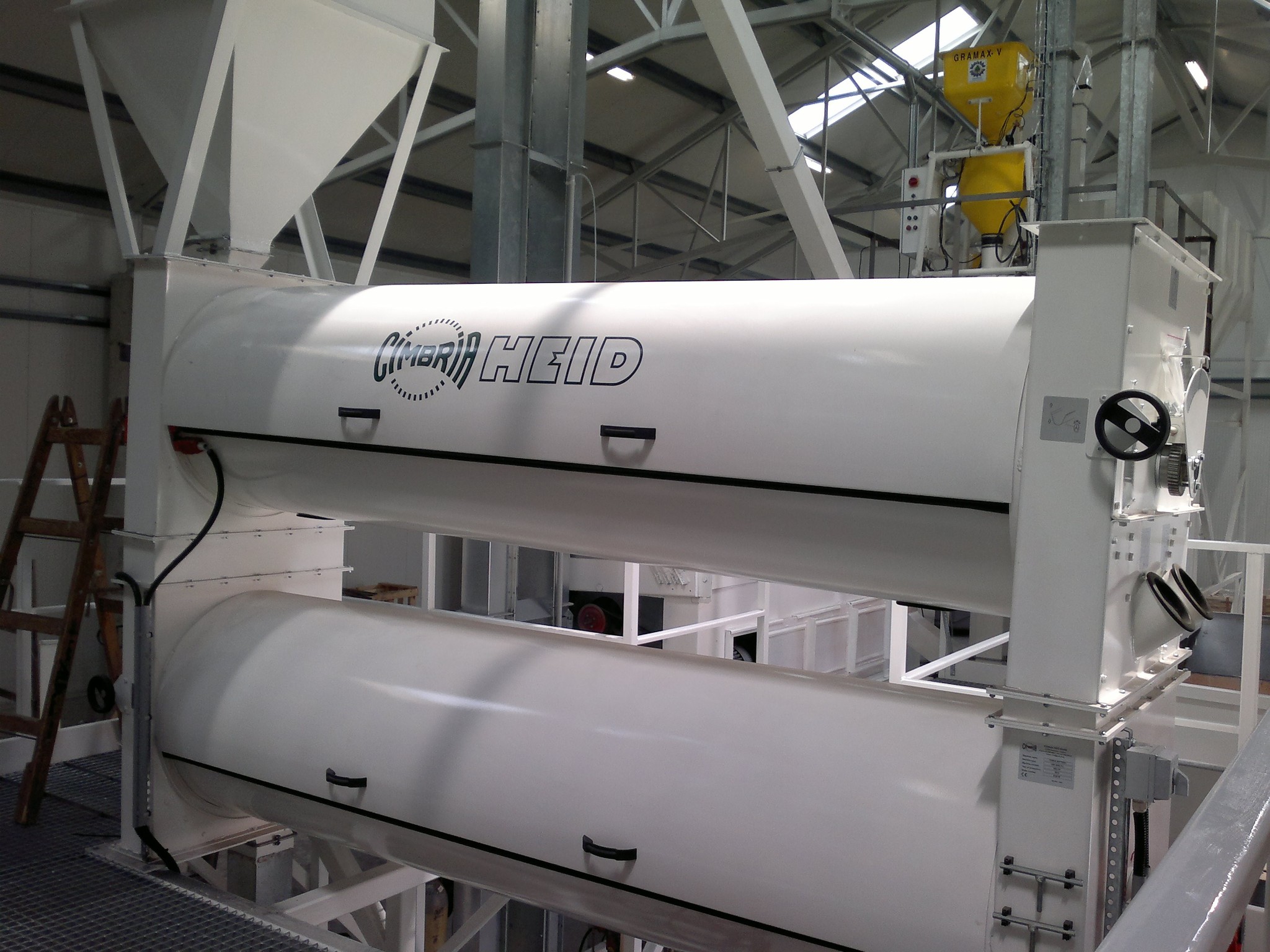

CIMBRIA HEID HSR 12020 TRIŐR BERENDEZÉS:

2 db triőrhengerrel! Bemenő teljesítménye: 10-12 T/h (búza esetén)
Bemenő teljesítménye: 250-300 kg/h (erősen szármaradványos petrezselyem esetén (pl.: 2016. nov. végi minta esetén)
Bemenő teljesítménye: 350 kg/h (előtisztított petrezselyem esetén) (pl.: 2017. jan. végi minta esetén)



Rendeltetése:
A triőr szemes termények és egyéb anyagok hosszúság szerinti osztályozásához használható. Úgymint: gabonafélék, kukorica, rizs, könnyű magok, műanyag részecskék, fűszernövények, stb.), vagyis abban az esetben, amikor a gabonaszemek ugyanolyan vastagságúak és szélességűek, de különböző hosszúságúak (pl.: egy rostáló folyamat után).

Felépítése:
A berendezés vázszerkezete statikus igénybevételre méretezett, profilos acélból készül, melybe kialakítást nyert a beömlő és a kifolyó egység is. Ez a konstrukció 2 db triőrhengert tartalmaz! Mindkét triőrhenger Æ 900 mm, valamint l=3000 mm geometriai méretekkel rendelkezik. Egy triőrhenger 4 db egymáshoz kapcsolt triőrszegmensből áll.

A szegmensek sajtolt acéllemezből készülnek, a cellaméretek igény szerint a megrendeléskor pontosíthatók. A berendezés védőburkolattal és hozzá tartozó biztonsági kapcsolóval felszerelt. A hengerlejtés alapesetben 0 fok. Opcionálisan a dőlésszög 0°-3° között állítható. A hengerbe szerelve található a triőrvályú szállítócsigával, vályúhelyzet állítás kézikerék segítségével. Meghajtása 2 db 3 kW teljesítményű hajtóműves motorral.    Színe: RAL 9010 fehér. A hajtómotor(ok) indítása feltétlenül csak csillag- delta kapcsolásban, vagy lágyindítással lehetséges.

Műszaki adatok:
Bemenő teljesítménye (petrezselyem) 250-350 kg/h
Magasság: 2.480 mm
Hosszúság: 4.765 mm
Szélesség: 1.205 mm
Triőrhenger hossza: 3.000 mm
Meghajtás: 2x3 kW
Tömeg kb.: 2490 kg
Légmennyiség igény elszívás esetén: 720 m3/h

Szükséges tartozékok petrezselyemhez:

  • 2 garnitúra standard triőrköpeny szegmens (Sejtméret pl.: 5,50 mm sph és 8,00 sph)
  • Állítható dőlésszög (0°-3° között)
  • Frekvenciaszabályozós motor (állítható fordulatszám)
  • Speciális kialakítás fűszernövények és gyógynövények triőrözése esetén
    Speciális bemenet,- kimenet,- valamint kihordó egységek tömítéssel MINDKÉT HENGERHEZ!
    (ERŐSEN javasolt tétel petrezselyem esetén, a levéldarabok törésének minimalizálására!)

Opciós tételek petrezselyemhez:

  • Váltóköpeny garnitúra más/további kívánt méretfrakció esetén.
  • Acélszerkezeti elemek (előtartály, gépállvány, kiszolgáló pódium, stb.)
  • Lezsákolás tételei
  • Megtáplálás eszközei (pneumatikus szállítás, szállítószalag, stb.)
  • Osztályozott termény továbbításának egyéb eszközei
  • Lezsákolás tételei
  • Porelszívás elemei (filter vagy ciklon; légtechnikai csövezés)
